Code:

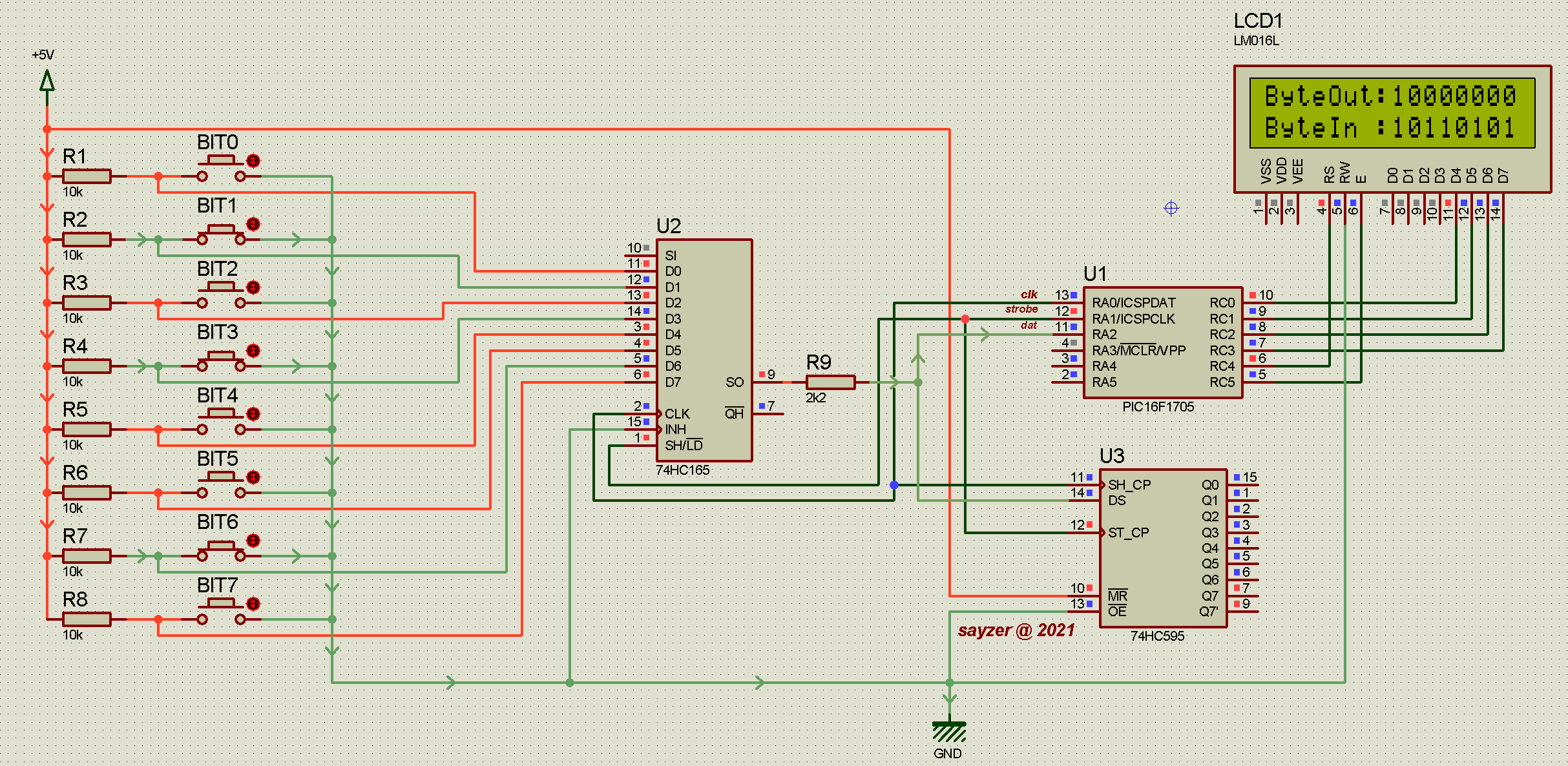

#CONFIG __config _CONFIG1, _FOSC_INTOSC & _WDTE_OFF & _PWRTE_OFF & _MCLRE_OFF & _CP_ON & _BOREN_OFF & _CLKOUTEN_ON __config _CONFIG2, _WRT_OFF & _PPS1WAY_OFF & _ZCDDIS_ON & _PLLEN_OFF & _STVREN_OFF & _BORV_LO & _LPBOR_OFF & _LVP_OFF #ENDCONFIG CLEAR OSCCON = 1000 DEFINE OSC 4 '================= ' Set LCD Data port DEFINE LCD_DREG PORTC ' Set starting Data bit (0 or 4) if 4-bit bus DEFINE LCD_DBIT 0 ' Set LCD Register Select port DEFINE LCD_RSREG PORTC ' Set LCD Register Select bit DEFINE LCD_RSBIT 4 ' Set LCD Enable port DEFINE LCD_EREG PORTC ' Set LCD Enable bit DEFINE LCD_EBIT 5 TRISA = 0 ANSELA = 0 LATA = 0 PORTA = 0 TRISC = 0 ANSELC = 0 LATC = 0 PORTC = 0 ADCON0 = 0 ADCON1 = 0 ADCON2 = 0 'FVRCON = 0 'CM1CON0 = 0 'CM1CON1 = 0 Clk VAR PORTA.0 Ltc VAR PORTA.1 Dat VAR PORTA.2 ByteIn VAR BYTE ByteOut VAR BYTE Index VAR BYTE Timer VAR BYTE Begin: PAUSE 10 LCDOUT $fe,1,"Demo 165 & 595" PAUSE 1000 LCDOUT $fe,1 ByteIn = 0 ByteOut = 0 Index = 0 Timer = 0 Start: ' 74HC165 part ByteIn = 0 Ltc = 0 Ltc = 1 SHIFTIN Dat,Clk,0,[ByteIn] ' Here, Dat pin becomes an input pin. ' 74HC595 part (same for TPICB595) ByteOut = 0 ByteOut.0[Index]=1 SHIFTOUT Dat,Clk,1, [ByteOut] ' Here, Dat pin becomes an output pin. Ltc = 0 Ltc = 1 LCDOUT $fe,2, "ByteOut:",BIN8 ByteOut LCDOUT $fe,$c0,"ByteIn :",BIN8 ByteIn PAUSE 10 Timer = Timer + 1 IF Timer = 100 THEN ' Have 1000ms interval to swim through the bits of ByteOut Timer = 0 Index = Index + 1 ' Swim through the bits. IF Index = 8 THEN Index = 0 ENDIF GOTO Start END
